کھیلوں کے لیے ایل ای ڈی اسٹیڈیم کی روشنی کی چمک کی ضروریات

ایل ای ڈی اسٹیڈیم لائٹکھیلوں کے لیے چمک کے تقاضے

روشنی کی تنصیباتکھیلوں کی سہولیات کے لیے چمک کے مخصوص معیارات پر پورا اترنا چاہیے۔ یہ معیار شرکاء، حکام اور تماشائیوں کے لیے زیادہ سے زیادہ مرئیت کو یقینی بناتے ہیں۔ وہ ٹیلی ویژن کے نشریاتی معیار کے لیے تقاضوں کی بھی وضاحت کرتے ہیں۔ یہ دستاویز کھیلوں کے میدان کی روشنی کے لیے چمک کے بنیادی پیرامیٹرز اور ڈیزائن کے طریقہ کار کا خاکہ پیش کرتی ہے۔

روشنی کی درجہ بندی اور معیارات کو سمجھنا

Illuminating Engineering Society (IES) کھیلوں کی روشنی کے لیے بنیادی فریم ورک فراہم کرتی ہے۔ IES کی درجہ بندی کھیل کی سطح اور تماشائی کی موجودگی پر مبنی ہے۔ کلاس I کی سہولیات 5,000 سے زیادہ تماشائیوں کے ساتھ پیشہ ورانہ یا کالج کے بڑے پروگراموں کی میزبانی کرتی ہیں۔ کلاس II کا اطلاق مسابقتی کالج یا ہائی اسکول کے مقامات پر ہوتا ہے جہاں 5,000 تماشائی ہوتے ہیں۔ کلاس III محدود نشستوں کے ساتھ تفریحی لیگوں کا احاطہ کرتی ہے۔ کلاس IV میں تربیت اور کمیونٹی کے شعبے شامل ہیں جن میں کوئی مستقل تماشائی کا انتظام نہیں ہے۔

ہر درجہ بندی میں روشنی کے اہداف کی وضاحت کی گئی ہے جو فٹ کینڈلز (fc) یا لکس میں ماپا جاتا ہے۔ افقی روشنی سے مراد کھیل کی سطح پر گرنے والی روشنی ہے۔ عمودی روشنی پلیئر ڈیپتھ پرسیپشن اور ٹیلی ویژن کیمروں کے لیے اہم ہے۔ یکسانیت کے تناسب، جیسے U1 (کم سے کم سے اوسط) اور U2 (کم سے کم سے زیادہ سے زیادہ)، روشنی کے پھیلاؤ کی مستقل مزاجی کا حکم دیتے ہیں۔ ناقص یکسانیت سائے اور مرئیت کے خطرات پیدا کرتی ہے۔

کھیل اور مقابلہ کی سطح کے لحاظ سے روشنی کے اہداف

مطلوبہ چمک کی سطح کھیلوں اور مقابلہ کے درجات کے درمیان نمایاں طور پر مختلف ہوتی ہے۔ مندرجہ ذیل جدول IES رہنما خطوط کے تحت بڑے کھیلوں کے لیے اہم روشنی کی قدریں پیش کرتا ہے۔

جدول 1: منتخب کھیلوں کے لیے معیاری روشنی کے تقاضے

متعدد کھیلوں کی میزبانی کرنے والی سہولیات کو انتہائی سخت ضرورت کے مطابق ڈیزائن کرنا چاہیے۔ رات کے وقت فٹ بال اور فٹ بال کے لیے استعمال ہونے والے کثیر مقصدی میدان کو فٹ بال کے اعلیٰ معیار کے مطابق روشنی کی ضرورت ہوتی ہے۔

ایک ڈیزائن کیس اسٹڈی: کلاس II کالجیٹ ساکر فیلڈ

ایک فوٹوومیٹرک تجزیہ تنصیب سے پہلے تعمیل کی توثیق کرتا ہے۔ یہ کیس ایک ریگولیشن کالجیٹ فٹ بال پچ (360 ft x 225 ft) کی جانچ کرتا ہے جسے IES کلاس II کے مقابلے کے لیے ڈیزائن کیا گیا ہے۔

پروجیکٹ کے پیرامیٹرز:

کھیل:ساکر

سطح:کالجیٹ (NCAA)

IES کلاس:II

ہدف کو برقرار رکھا روشنی:50 ایف سی اوسط افقی

ہدف کی یکسانیت (U2):> 0.6

فیلڈ کے طول و عرض:360 فٹ x 225 فٹ

مجوزہ لائٹنگ سسٹم:

فکسچر کی قسم:1000W ایل ای ڈی غیر متناسب فلڈ لائٹ

فکسچر کی مقدار:48 یونٹس

چڑھنا:چھ (6) کھمبے، 80 فٹ اونچا

بیم کی تقسیم:قسم V (قطب -ماونٹڈ پیری میٹر لائٹنگ کے لیے)

کنٹرول سسٹم:ملٹی سین آپریشن کے لیے ڈائم ایبل ڈرائیور (0-10V)

فوٹو میٹرک نتائج کا خلاصہ:

اوسط افقی روشنی:52.4 ایف سی

کم از کم افقی روشنی:36.7 ایف سی

یکسانیت (U2): 0.70

زیادہ سے زیادہ-سے-کم از کم تناسب: 1.43:1

نتائج اس بات کی تصدیق کرتے ہیں کہ ڈیزائن IES کلاس II کے اہداف سے زیادہ ہے۔ یہ نظام علاقائی نشریات کے لیے مناسب عمودی روشنی فراہم کرتا ہے۔ مدھم ہونے کی صلاحیت پریکٹس سیشنز کے لیے 30 fc تک کمی کی اجازت دیتی ہے، توانائی کو بچاتی ہے۔

چمک کی کامیابی کو متاثر کرنے والے کلیدی تکنیکی عوامل

ہارڈ ویئر اور ڈیزائن کے کئی عوامل اس بات کا تعین کرتے ہیں کہ آیا کوئی نظام چمک کے معیار پر پورا اترتا ہے۔

فکسچر برائٹ افادیت اور تقسیم:فکسچر آؤٹ پٹ lumens میں ماپا جاتا ہے۔ افادیت (لیمنس فی واٹ) مطلوبہ برقی طاقت کا تعین کرتی ہے۔ آپٹیکل ڈسٹری بیوشن (NEMA بیم کی قسم) lumens کو فیلڈ کی طرف لے جاتی ہے۔ غیر متناسب آپٹکس (قسم III، IV، اور V) فیلڈ کوریج کو زیادہ سے زیادہ کرنے اور پھیلنے والی روشنی کو کم سے کم کرنے کے لیے پیری میٹر پول ڈیزائنز کے لیے معیاری ہیں۔

قطب کی جگہ اور بڑھتے ہوئے اونچائی:قطب کا مقام اور اونچائی فیلڈ کی جیومیٹری سے اخذ کی گئی ہے۔ اونچی بڑھتی ہوئی بلندیاں (70-100 فٹ) بڑے کھیتوں کے لیے یکسانیت کو بہتر بناتی ہیں لیکن زیادہ شدت کے ساتھ فکسچر کی ضرورت ہوتی ہے۔ لے آؤٹ کو کھلاڑیوں اور تماشائیوں کے لیے چکاچوند سے بچنا چاہیے۔ معیاری ڈیزائن میدان کے کنارے سے باہر رکھے گئے چار یا چھ کھمبے استعمال کرتے ہیں۔

ہلکے نقصان کے عوامل اور دیکھ بھال کی منصوبہ بندی:حسابی روشنی کے اہداف "برقرار" اقدار ہیں، جو مستقبل میں روشنی کی قدر میں کمی کا حساب رکھتے ہیں۔ ڈیزائنرز luminaire dirt depreciation (LDD)، لیمپ lumen depreciation (LLD)، اور محیط درجہ حرارت کے عوامل کا اطلاق کرتے ہیں۔ مینوفیکچرر کی L70/L90 درجہ بندی پر مبنی ایک LLD عنصر اہم ہے۔ مناسب دیکھ بھال کے عوامل کے بغیر ڈیزائن کیا گیا نظام اپنی آپریشنل زندگی میں معیارات پر پورا اترنے میں ناکام رہے گا۔

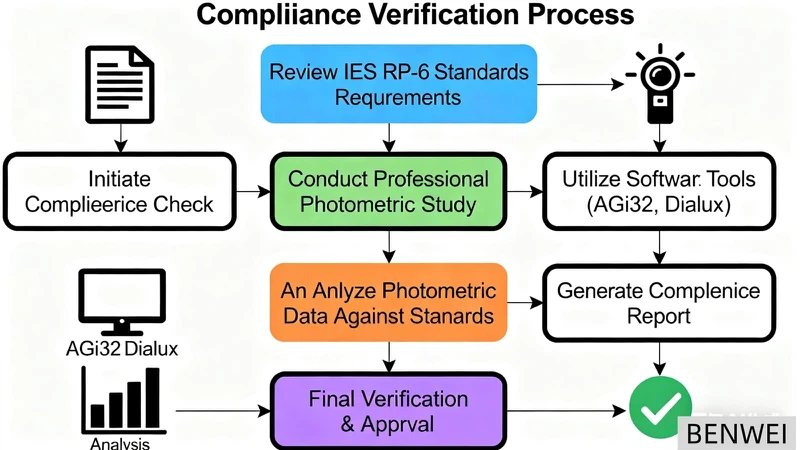

تعمیل کی تصدیق اور پیشہ ورانہ ڈیزائن کی خدمات

سہولت مینیجرز کو متعلقہ معیارات کی تعمیل کی تصدیق کرنی چاہیے۔ IES RP-6 سیریز شمالی امریکہ میں بنیادی رہنما خطوط ہے۔ دیگر معیارات میں فٹ بال کے لیے UEFA کے رہنما خطوط اور کالج کے کھیلوں کے لیے NCAA مینوئل شامل ہیں۔

کسی بھی کلاس I، II، یا III پروجیکٹ کے لیے ایک پیشہ ور لائٹنگ ڈیزائنر کو شامل کرنا ضروری ہے۔ ڈیزائنر تسلیم شدہ سافٹ ویئر (جیسے، AGi32، Dialux) کا استعمال کرتے ہوئے فوٹوومیٹرک مطالعہ تیار کرے گا۔ یہ مطالعہ کارکردگی کا حتمی ثبوت ہے۔ یہ الیومیننس گرڈز، یکسانیت کے حساب کتاب، اور چکاچوند کا تجزیہ فراہم کرتا ہے۔ یہ مسابقتی بولی کے لیے تصریح دستاویز کے طور پر بھی کام کرتا ہے۔

تکنیکی اصطلاحات کی لغت

فٹ کینڈل (ایف سی):سطح پر روشنی کی اکائی۔ ایک فٹ کینڈل ایک لیمن فی مربع فٹ ہے۔

لومن:کسی ذریعہ سے خارج ہونے والی مرئی روشنی کی کل مقدار کے لیے پیمائش کی اکائی۔

یکسانیت (U1 اور U2):سطح پر روشنی کی یکسانیت کو بیان کرنے والے تناسب۔ U1=E_min / E_avg U2=E_min / E_max

عمودی روشنی:عمودی جہاز پر روشنی کی پیمائش کی جاتی ہے، جو کیمرہ آپریشن اور پلیئر کے چہرے کی شناخت کے لیے اہم ہے۔

فوٹو میٹرک مطالعہ:ایک کمپیوٹر-مجوزہ ڈیزائن کے لیے کارکردگی کے میٹرکس کی پیشین گوئی کرنے والی لائٹنگ سمولیشن تیار کرتا ہے۔

NEMA بیم کی قسم:فلڈ لائٹ کی روشنی کی تقسیم کے پیٹرن کے لیے درجہ بندی کا نظام۔

حوالہ جات اور صنعت کے معیارات

روشن انجینئرنگ سوسائٹی۔ *ANSI/IES RP-6-20: کھیل اور تفریحی علاقے کی روشنی*۔ نیویارک: IES، 2020۔

نیشنل کالجیٹ ایتھلیٹک ایسوسی ایشنNCAA کھیلوں کی روشنی کے رہنما خطوط. انڈیاناپولس: NCAA، 2019۔

فیڈریشن انٹرنیشنل ڈی فٹ بال ایسوسی ایشن۔فیفا فٹ بال اسٹیڈیم: تکنیکی سفارشات اور تقاضے. زیورخ: فیفا، 2021۔

انٹرنیشنل کمیشن آن الیومینیشن (CIE)۔CIE 150:2017 گائیڈ آف آؤٹ ڈور لائٹنگ انسٹالیشنز سے رکاوٹ والی روشنی کے اثرات کی حد. ویانا: CIE، 2017۔
